ODN网络建设经验总结
2014/10/17 12:44:22一、建设背景
在“宽带中国”的国家战略背景下，电信运营商综合PON技术、器件、建设成本等，以及全业务经营竞争形势的需要，明确提出规模开展FTTx网络建设，加快推进铜缆网络向光缆网络的转变。ODN部署成为接入网络全光纤化演进的重要环节。优质的ODN规划建设可以实现网络资源的最大利用，对今后网络的升级、维护带来巨大的便利。
二、建设原则和思路
接入光缆网络应以规模支撑FTTx网络，特别是FTTH规模发展为重点发展目标，综合考虑政企客户、家庭客户、移动传输等光纤接入需求，建设能够满足多业务统一承载的接入光缆网络。接入光缆网规划应按照统一规划、分期建设的原则，在网络结构和节点设置上既可满足用户分布、业务需求的多样性和不确定性，又能够保持网络结构的一定时期内的稳定性。
具体规划内容包括：OLT节点的布局、接入光缆网的整体结构、主干/配线光节点的地理位置和覆盖范围。对于引入光缆及小区/楼内分光器等末端光缆、节点的部署，因受多种实际因素影响，可不在规划内做详细说明；但在规划文本内应预估规划期内的引入光缆、分光点的覆盖目标用户总量、分年度的建设规模，并预估投资需求。

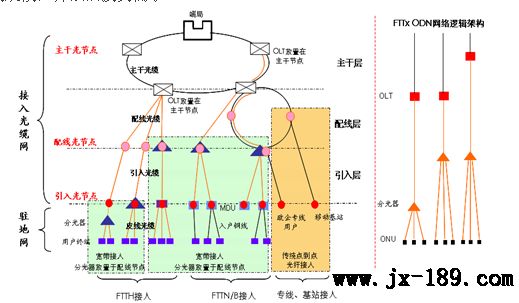

图1 ODN三层结构模型
三、建设成果与价值
根据ODN三层结构模型，结合接入光缆网现状，ODN规划建设流程如下：

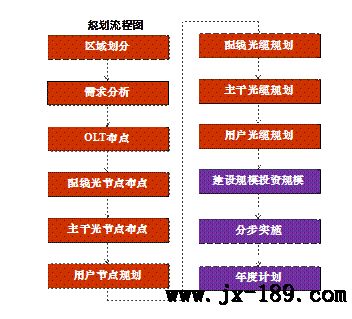

图2 ODN规划建设流程图
1、OLT的布点：
根据接入点和接入光缆网的统一规划，结合OLT的覆盖距离（OLT至ONU的距离一般控制在5km以内），可选择在一些重要的接入点也设置OLT节点，实现分区域有效覆盖；对于FTTH用户较密集的区域，也可设置OLT接入点，但不宜单独新建OLT专用接入机房，可考虑将OLT设置在条件较好的现有接入机房。
2、光节点的规划：
（1）结合各分局提供的现有住宅和新建楼盘，规划新建用户节点，根据预测用户数，FTTB用户按96户设1个用户节点，FTTH用户按50户设1个用户节点，非PON用户按1户设1个用户节点。用户节点覆盖半径一般控制在200m以内。
（2）配线光节点按区域单元内现有窄带用户数和区域单的有效面积计算出用户密度，根据不同用户密度确定配线光节点合适的覆盖边长，计算出区域内所需的配线光节点总需求数量。结合辖区内电交接箱服务区域划定配线光节点覆盖范围，并与原有配线光节点对比分析，筛选出可以利旧的配线光节点，然后确定需要新建的配线光节点数量。配线光节点覆盖半径一般控制在500m以内。
（3）主干节点按按不同的用户密度确定覆盖边长计算所需主干节点总数，结合现有资源情况与原有主干光节点分布的实际情况，提升原有接入点为主干光节点。主干光节点覆盖半径一般控制在500-1000m以内。
3、光缆的规划：
（1）根据配线光节点数量，密度1500以下新建48芯；密度1500以上新建72芯。一般采用星型或树型递减方式组网。
（2）主干光缆：提升的主干节点新建144光缆，现网主干光缆纤芯占用率超过50%进行扩容。按实际接入距离估算。有条件成环时尽量成环组网。
