光猫机顶盒使用指南 三种常见终端及应用方式
2015/7/12 21:46:09<一>三种常见终端及应用方式
| PON上行e8-C终端 | |

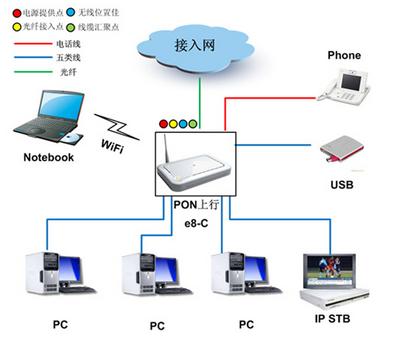

| 适合场合 | 组网结构 |
| 家庭布线的线缆汇聚点(如大尺寸家庭信息箱内)能满足PON上行e8一C设备的放置，并能提供220伏市电电源插座，该线缆汇聚点放置的无线AP覆盖效果能满足用户业务使用的需求。 |  |

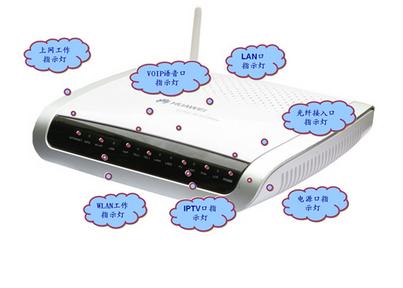

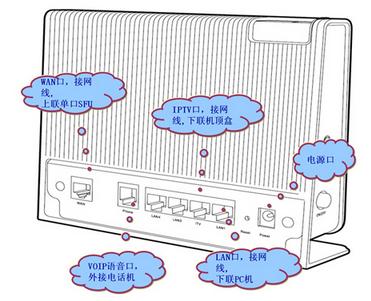

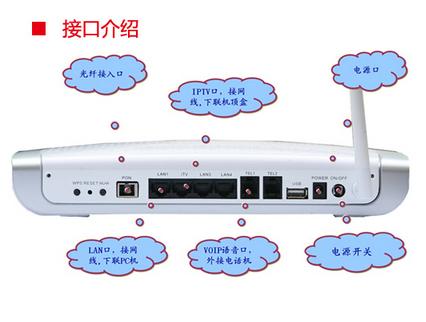

| 指示灯介绍 | 接口介绍 |
 |
 |
| AP外置型PON上行e8-C终端+无线AP | |

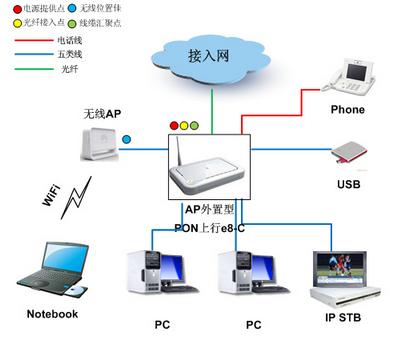

| 适合场合 | 组网结构 |
| 家庭布线的线缆汇聚点(如大尺寸家庭信息箱内)能满足PON上行e8一C设备的放置，并能提供220伏市电电源插座，但该线缆汇聚点放置的无线AP覆盖效果不能满足用户业务使用的需求。 |  |
| 连接图 | |
 |
| 单口SFU+LAN上行e8-C终端 | |

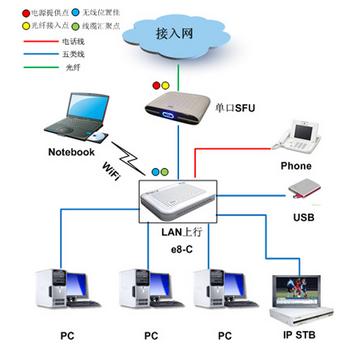

| 适合场合 | 组网结构 |
| 家庭布线的线缆汇聚点不能满足PON上行e8一C等大尺寸设备的放置，但能放置小尺寸的单口SFU设备(如小尺寸家庭信息箱内)，并能提供220伏市电电源插座。 |  |

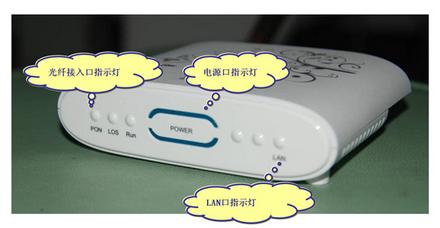

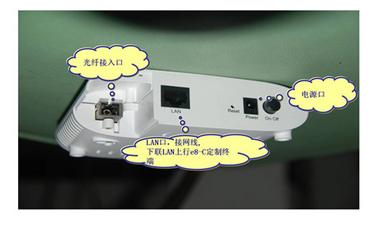

| 单口SFU的指示灯介绍 | 单口SFU的接口介绍 |
 |
 |

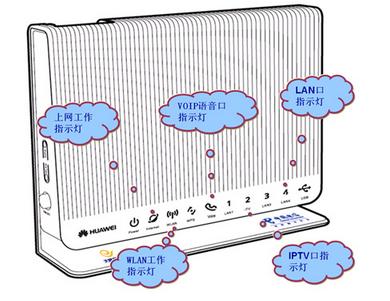

| LAN上行e8-C终端的指示灯介绍 | LAN上行e8-C终端的接口介绍 |
 |
 |
