网线与水晶头制作方法
2016/2/27 23:05:18网线与水晶头制作方法
工具:网钳、测试仪

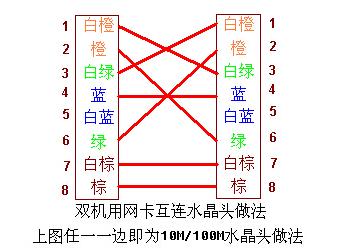

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是下TIA/EIA68B。在打线时应使用如下的顺序:
(TIA/EIA68B，一般都是用这种标准)
1->橙白
2->橙
3->绿白
4->蓝
5->蓝白
6->绿
7->棕白
8->棕
而且，使用电缆两头一对一的连接方式，
会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near-crosstalk)所以应按照国际标准打线!!
第一步:我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步:我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。把一部分的保护胶皮去掉。
第三步:我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
第四步:我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
第五步:我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对看自己。此时，左边的是第1脚，右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。
第六步:当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”声即可。
下手前注意事项(新手必看)：
1.没有做好的水晶头由于金片没有压下，插不进测试仪端口的，强硬插的话，测试仪端口非常容易损坏损坏，之前有好几个朋友出现这个问题了，切记！
2.网线只需要剥外层皮，8根内芯线皮不用剥的，有客户会有疑惑不剥皮怎么接通呢，放心网线的制作原理是用水晶头的金属片压制下去的时候刺穿线芯外皮接触到里面的金属片，如果剥皮的话那就肯定会短路的，从反面想想如果要剥皮的话厂家就没必要做线芯外皮了！ 看完注意事项如初学者请看宝贝只做视频教程或者描述中的图文教程，高手请忽略我的啰嗦！
